etc.04 SK H614G로 홈 네트워크 구축하기

서론

SK H614G를 사용해 홈 네트워크를 구축 할 생각인데

때와 상황에 맞게 3가지 방식으로 구성하는 방법을 알아봤다.





홈네트워크를 구축에 사용된 장비

IPTIME A8004T 유무선 기가공유기

IPTIME H6005 IGMP 기가라이트 스위치 허브

세대단자함 IMAZU 기가랜 스위치 허브

SK H614G 기가라이트 유선 공유기







먼저 보면 좋은 팁들

아파트 내부 랜케이블 포설

https://blog.naver.com/sep25341/221441082052

아파트내부 랜케이블 포설하기 [관로포설]



요비선 사용방법

https://blog.naver.com/kihanfa/221652736804

전기공사현장실무 (요비선사용법)



전화선을 이용한 랜선포설

https://blog.naver.com/windylunar/221489311556

전화선을 이용한 랜선 포설

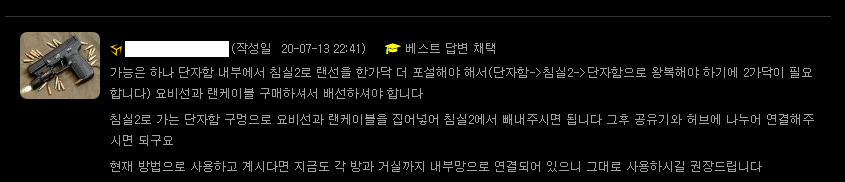

쿨엔에서 질문하고 얻은 답변

---

구성하는 방식



먼저 용어 정리

H614G 랜포트 : P1 P2 P3 P4

IPTIME 공유기 랜포트 : R1 R2 R3 R4

IPTIME 스위치 허브 랜포트 : H1 H2 H3 H4





공유기 매립 불가능 시



단자함 공간이 비좁아서 내부에 매립이 불가능하거나. 공유기를 한공간에 설치해둘 공간이 부족할 경우.

IMAZU 스위칭 허브가 매립된 공간에 SK H614G를 제외한

사제공유기의 크기가 너무 커서 같은 공간에 매립을 하지 못할 경우

사용하게되는 이중공유기 세팅이다



이중공유기 세팅의 단점은 포트포워딩을 두번해야한다는 것과

자동 포트포워딩인 UPnP 기능이 있는 소프트웨어를 사용하는 것에 제한이 있다는 것이다.

UPnP 기능으로 2차공유기에 자동으로 포트포워딩을 하더라도. 1차공유기에서 다시 포트포워딩을 해줘야하므로

다소 수동적인 세팅이라고 보면 되겠다.

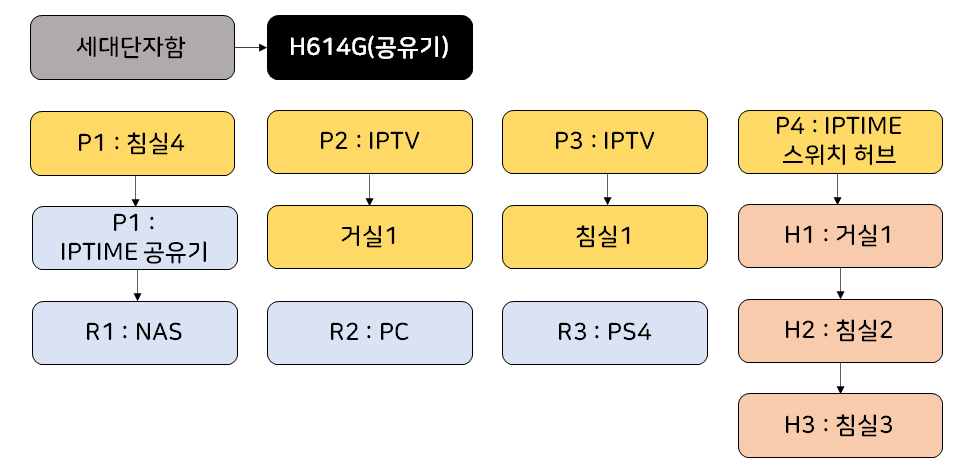

공유기 역할을 하는 H614G 아래에 P1 / P2 / P3 / P4 는 사설 IP를 제공받게 된다.

침실 4에 매립된 랜선을 IPTIME 공유기에 연결하고, R1 R2 R3에 기기를 연결하고

IPTIME 스위치 허브는 H614G의 LAN포트를 확장시키는 용도이기 때문에



네트워크 망은 H614G - 침실1 / 침실2 / 침실3 / 침실4 / 거실1,

침실4에서 IPTIME공유기 - NAS / PC / PS4가 된다.





단자함에 공유기를 매립 A

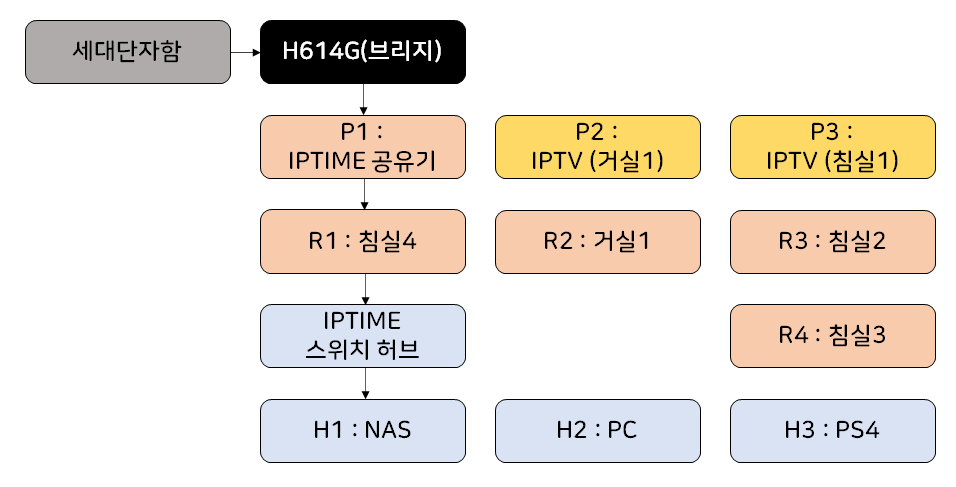

단자함에 공유기를 매립하고 침실 4에서 허브 연결로 포트확장 연결을 한 경우

IMAZU 스위칭 허브가 매립된 세대단자함에서 H614와 IPTIME 공유기가 연결되어있어야한다.

스위치 허브 역할을 하는 SK H614G를 통해 P1 / P2 / P3 가 공인 IP를 할당받게 되고

P1에 연결된 IPTIME 공유기의 LAN 포트 R1 / R2 / R3 / R4 에 침실4 / 거실1 / 침실2 / 침실3의 랜선을 연결한 뒤

침실4에서 매립된 랜선을 IPTIME 스위치 허브에 연결한다.

H1 / H2 / H3에 기기들을 장착하게 되면 끝난다.



이렇게 작업이 끝난 네트워크망을 부가적으로 설명하자면



IPTIME 공유기에 스위치 허브를 연결해 LAN포트를 확장함과 동시에

IPTIME 공유기 아래에 침실4 / 거실1 / 침실2 / 침실3 / NAS / PC / PS4 를 모두 연결한 것과 같다는 뜻이다.





사진이 잘못됨. IPTIME 스위치 허브는 R2 R3 R4가 아니라 H2 H3 H4

단자함에 공유기를 매립 B

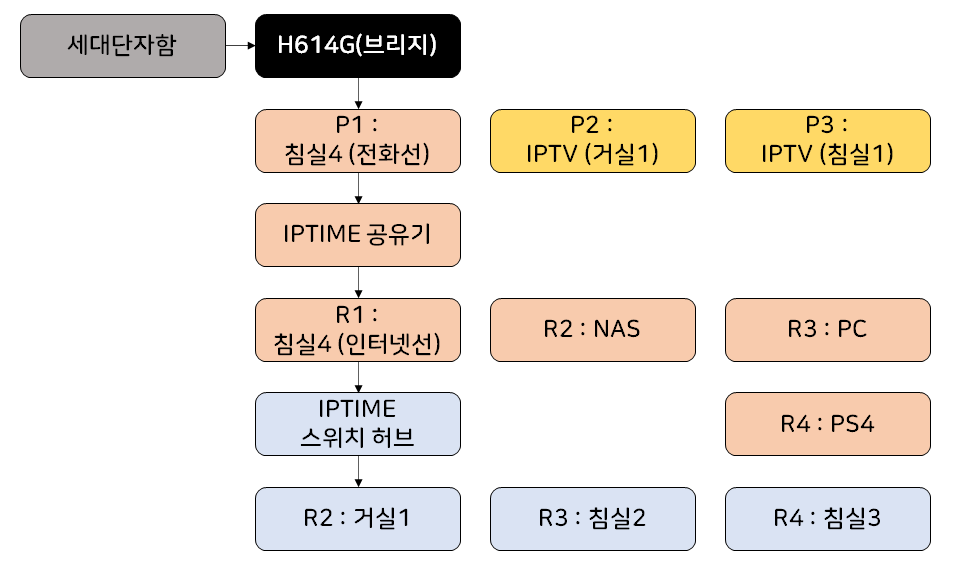

단자함에 H614G와 IPTIME 스위치 허브를 매립하고 다른 방에서 IPTIME 공유기를 통해 네트워크 망을 구축하는 경우.



먼저 세대단자함에서 들어오는 메인 LAN 케이블을 H614G의 WAN에 연결한 뒤

IMAZU 스위치 허브에 꽂혀있는 침실4의 전화선을 P1에 연결하고

침실4에 매립된 전화선포트에 인터넷선을 꽂아 IPTIME 공유기의 WAN포트에 연결

 다시 IPTIME 공유기의 R1에 인터넷선을 꽂고 침실 4의 매립된 인터넷포트에 연결 한 뒤

세대단자함을 거쳐 IMAZU 스위치 허브에 장착되어있는 IPTIME 스위치 허브에 연결



IPTIME 공유기로 주거지에 매립된 인터넷선의 네트워크를 관리 할 수 있게 된다.



네트워크망은 H614G - IPTIME 공유기 - 침실1 / 침실2 / 침실3 / 침실4 / 거실1 / NAS / PC / PS4
