log.33 SK 기가라이트 H614G 브리지 설정 및 공유기 리피터 모드

※ SK H614G가 하는 역할은 공유기 기능을 겸하며

기가급(*1Gbps) 통신이 시공되지 않은 건물에

기가라이트(*500Mbps) 통신을 가질 수 있게 하는 증폭기 역할을 해주는 장비이다.



이 장비를 떼어내고 사제 공유기를 장착하게 되면 증폭기의 기능을 상실하게 되기 때문에

일반적인 광랜(*100Mbps)의 통신을 가지게 되며

통신사에서 일정 금액을 더 내고 기가라이트 요금제를 사용하는 의미가 사라진다는 뜻이기도 하다.



그럼에도 H614G의 역할을 대신 할만한 공유기가 아예 없는 것은 아니다.

기가라이트 전용 IGMP 스위치 허브를 구입해 H614G가 있던 자리를 대체하면 된다.



하지만 IGMP 스위치 허브를 사용하게 되면 H614G가 기존에 겸하고 있는 공유기로서 기능을 상실하게 되고

인터넷 TV를 사용할 경우 안정성도 떨어지기 때문에 그냥 H614G를 쓰는 것을 권장하며

내부 네트워크망 구축을 위해서나, 사제 공유기의 기능을 살리고 싶다면 H614G의 브리지모드(허브모드)를 사용하길 추천한다.

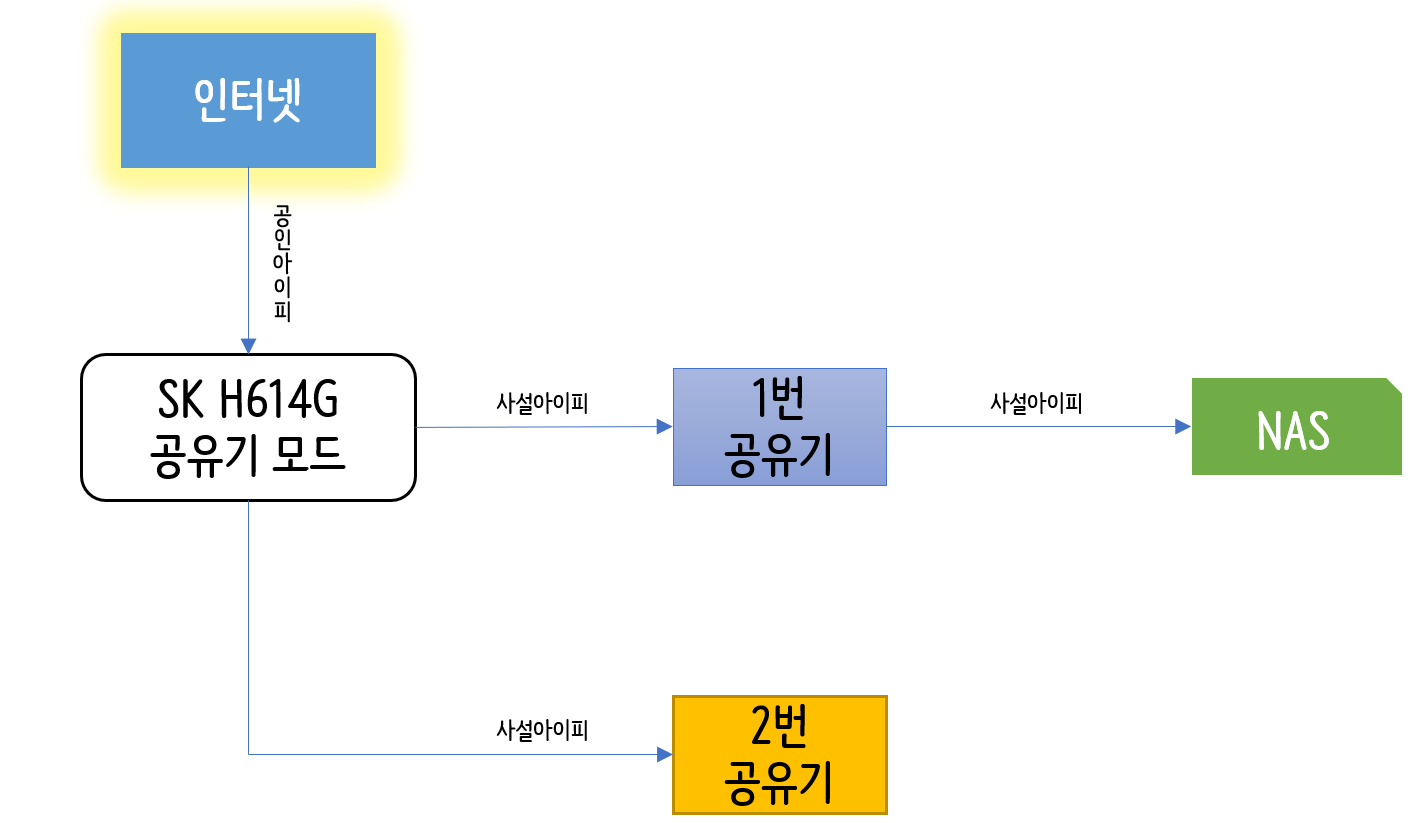

기본 네트워크망

통신사가 관여하는 것은 SK H614G까지다.

나머지 인터넷사용은 모니터링으로 관리하나 본데. 아주 가지가지한다 싶다.







내가 하고 싶은 건 2번 공유기에 접속한 상태에서 1번 공유기에 물려있는 NAS에 접속하고 싶은데

NAS의 사설 IP를 입력해 봐도 연결이 되지 않는다.

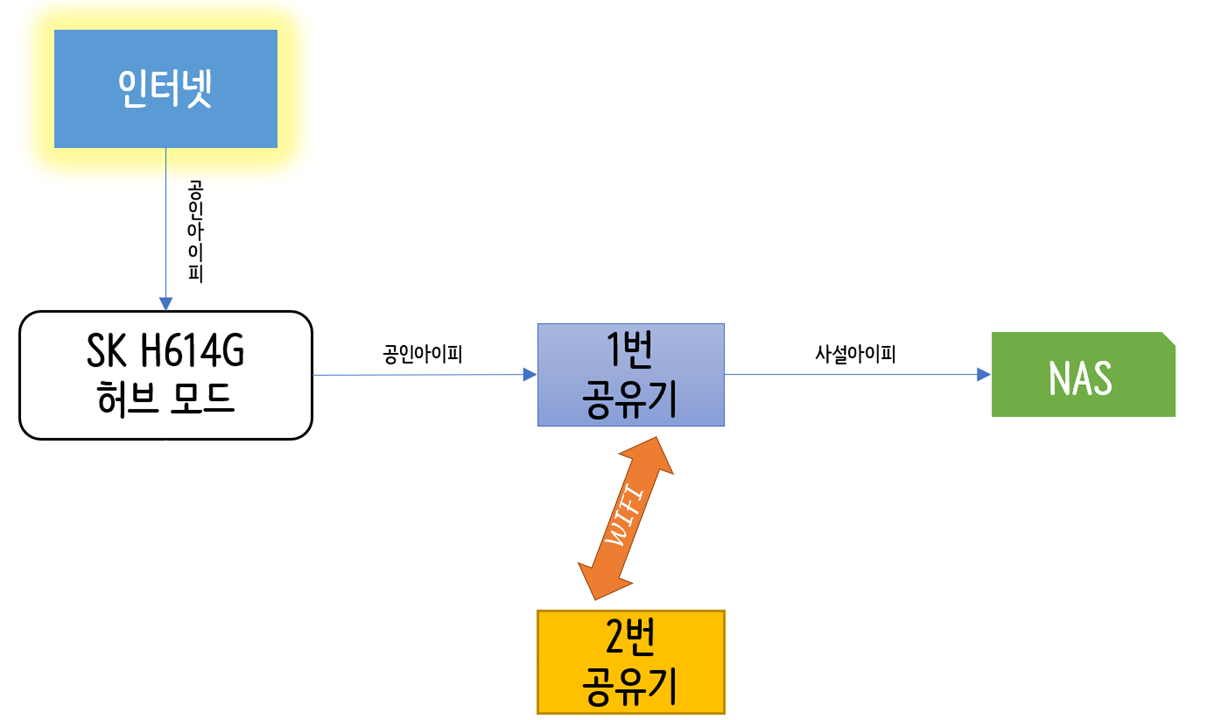

SK H614G의 공유기 모드를 허브모드(브리지)로 변경한 뒤



1번 공유기를 2번 공유기의 리피터모드로 확장시켜



2번 공유기가 확장기능으로만 이용할 수 있게 하였다.

이렇게 설정하면 2번 공유기에서 NAS에 접속할 수 있기 때문이다.







대신 유선 연결이 아닌 무선 연결이 되기 때문에

유선랜 대비 속도저하와 무선 커버리지를 생각해서 공유기를 배치해야 한다.

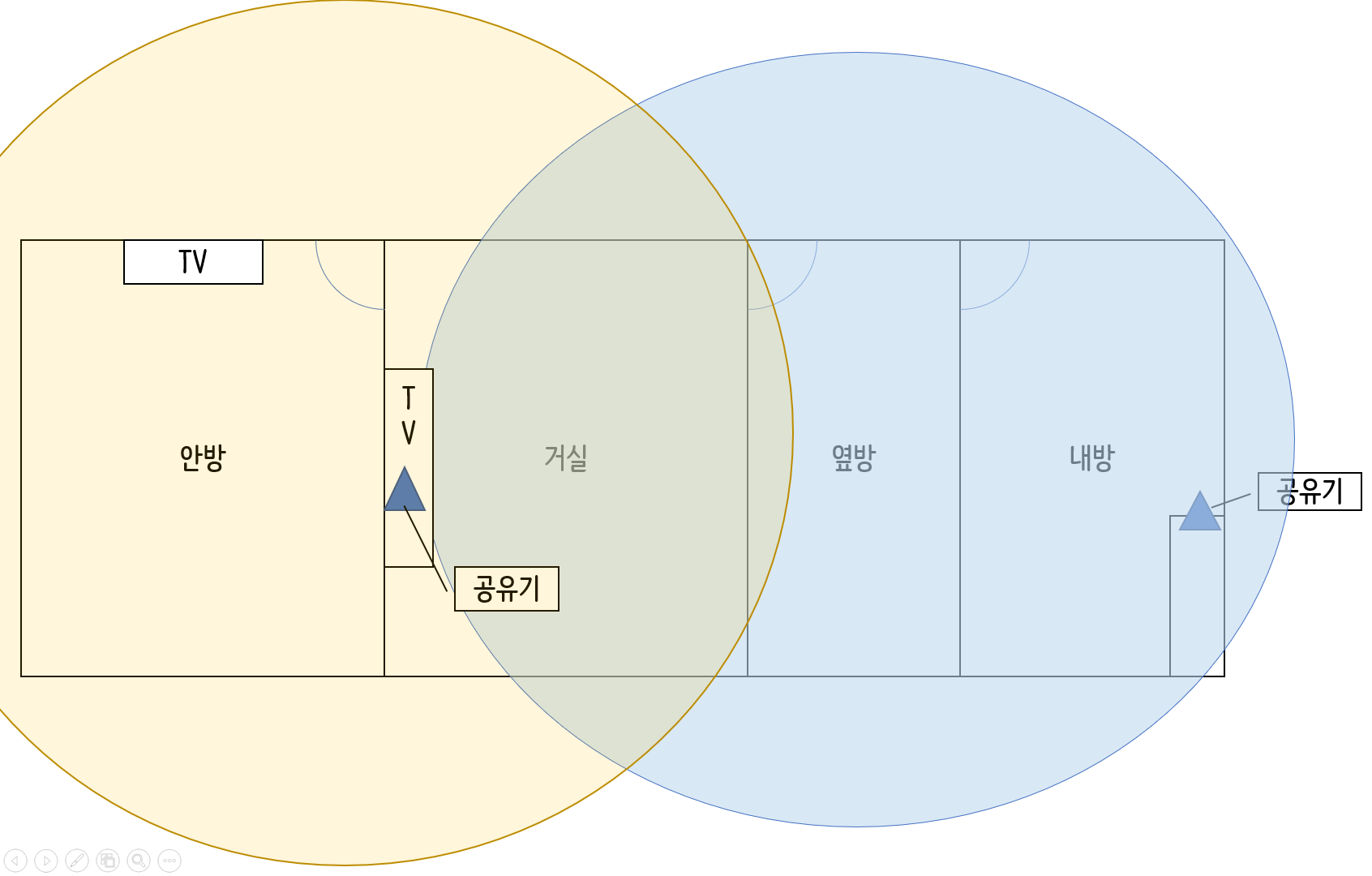

나는 내 방에서 휴대폰으로 와이파이를 접속했을 때,

거실부터 안방까지 연결되는 환경을 만들 것이다.





리피터로 쓸 2번 공유기를 전원만 꽂아둔 상태로 연결해 둔다.





노트북은 와이파이를 통해 바로 연결하고



데스크톱은 공유기 LAN 1 포트에 유선랜을 꽂은 뒤 PC에 연결하자.

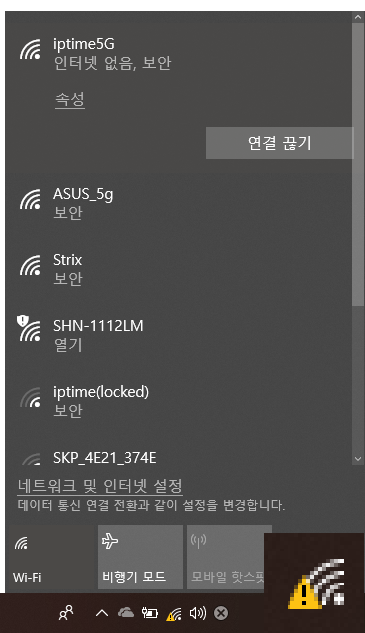

인터넷이 연결되지 않은 상태라 우측 사진과 같이 경고가 나타난다.

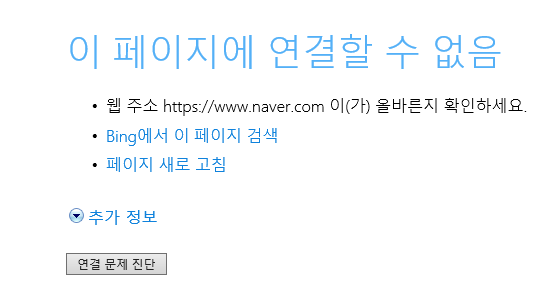

당연히 인터넷은 연결이 되지 않았으니 네이버도 사용할 수 없다.







주소창에

192.168.0.1을 적고 엔터를 누른다.

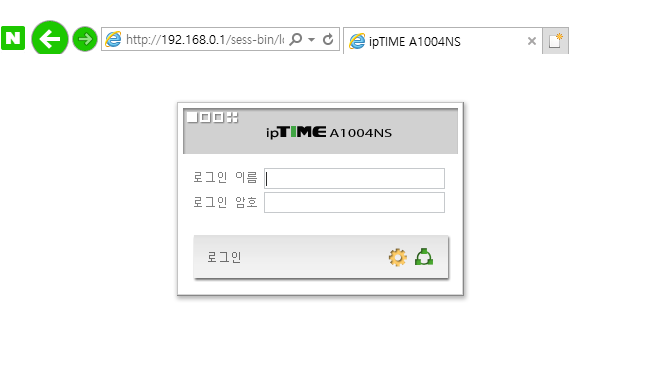

로그인을 하고

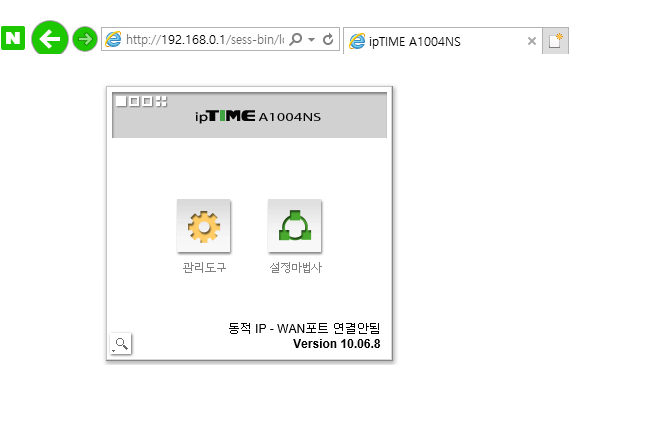

동적 IP - WAN포트 연결 안 됨

을 확인 한 뒤 관리도구를 클릭한다.

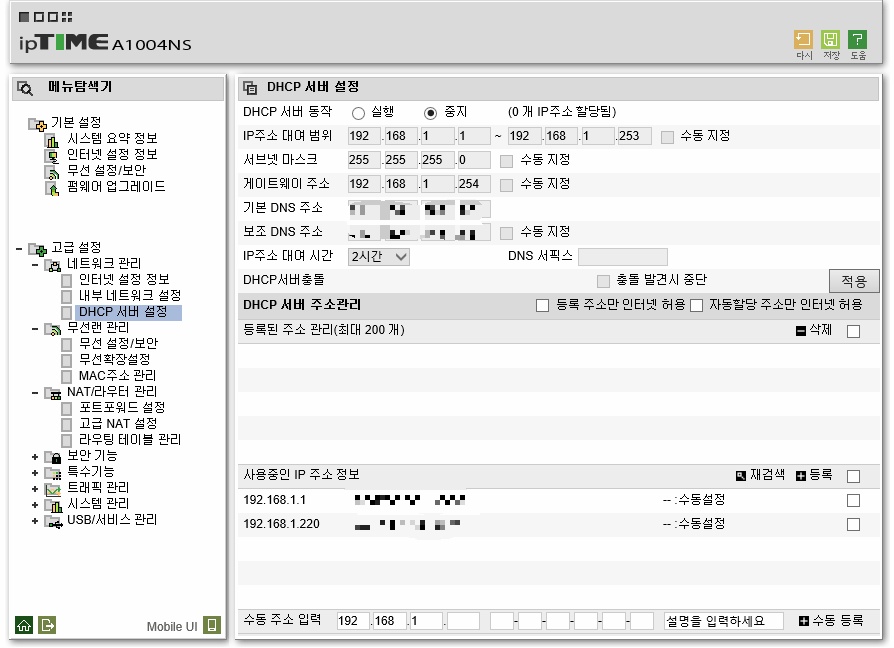

고급설정 - 네트워크 관리 - DHCP 서버 설정을 클릭 후

DHCP 서버 동작 - 중지 - 적용







같은 아이피타임 제조사의 공유기더라도

공유기종류나 펌웨어에 따라 메뉴나 설정, 설정창, 인터페이스가 조금씩 조금씩 다르지만,

설정하는 건 비슷하니깐 그냥 보고 따라 하면 된다.

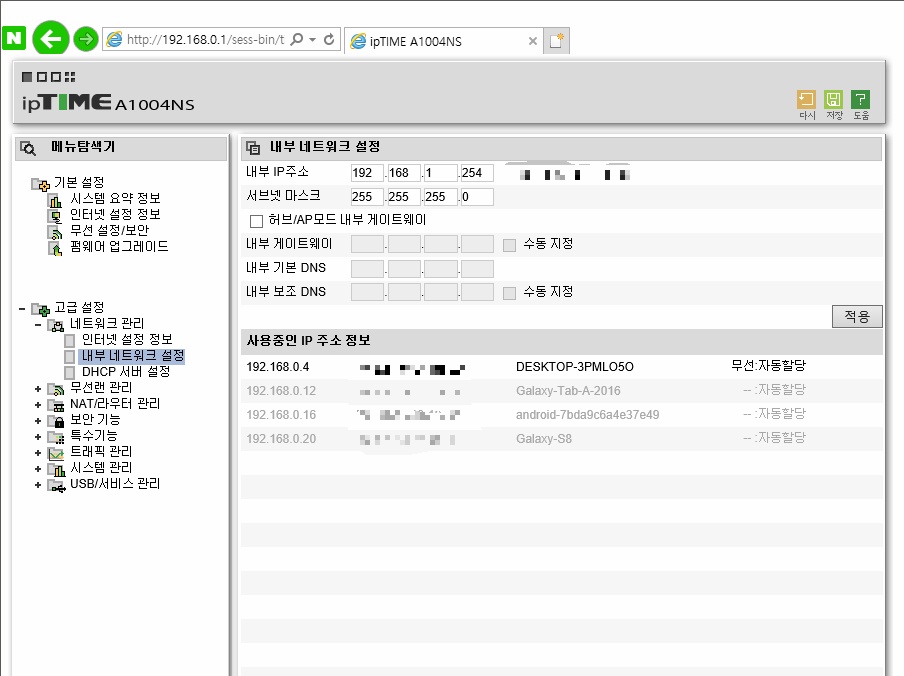

고급설정 - 네트워크 관리 - 내부 네트워크 설정

내부 네트워크 설정 - 내부 IP 주소



기본설정은 192.168.0.1로 되어 있다.

공유기마다 내부 IP가 다른데, 메인 공유기로 사용하고 있는

1번 공유기의 내부 IP가 192.168.1.1이라면

리피터로 사용할 2번 공유기에서 내부 IP주소에 192.168.1.254를 입력해 주면 된다.



꼭 254라는 숫자를 사용하라는 법은 없다.



다른 기기와 중복되지 않는 임의의 숫자를 2~254까지 골라서 입력한다.

(192.168.1.83으로 지정하고 싶으면 83을 붙이면 된다.)

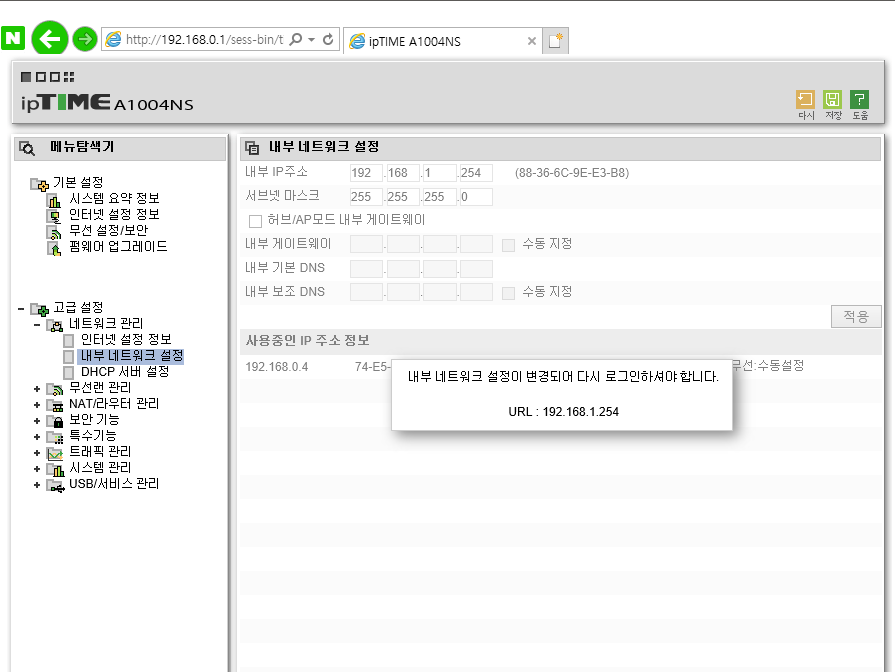

창이 뜬다.

내부 네트워크 설정이 변경되어 다시 로그인하셔야 합니다.

URL : 192.168.1.254

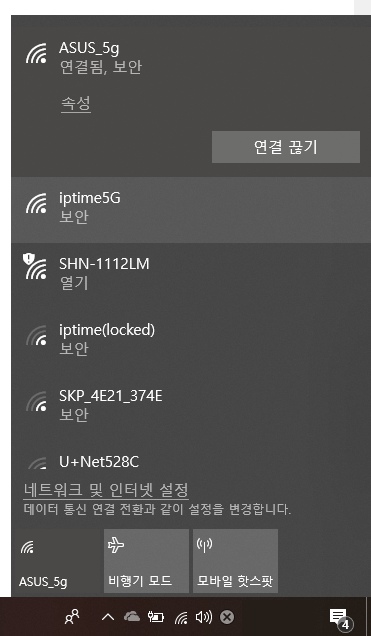

iptime5G에 와이파이가 연결이 되어 있는지 확인 or 메모

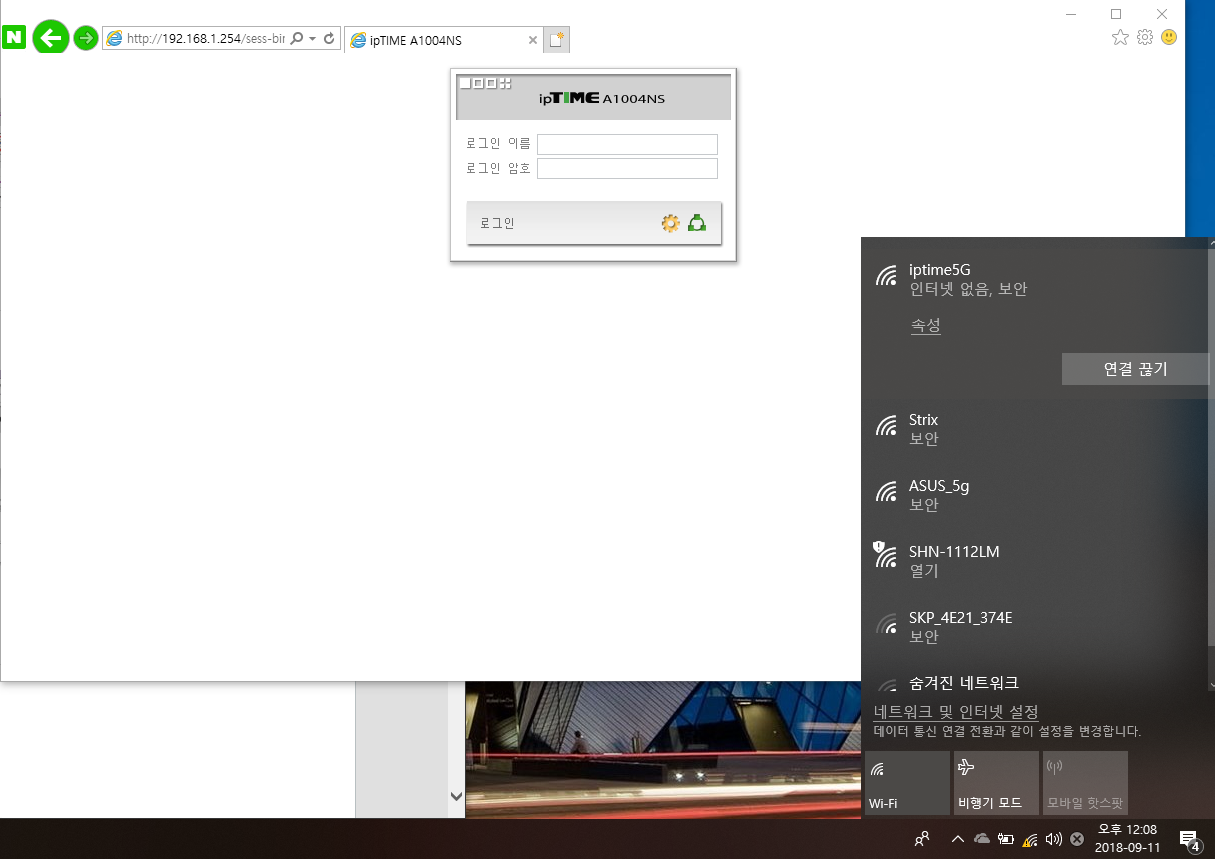

브라우저 주소창에 192.168.1.254를 입력한 뒤 로그인



주소가 기억 안 나면 큰일이니 아래 설명을 참고하자.

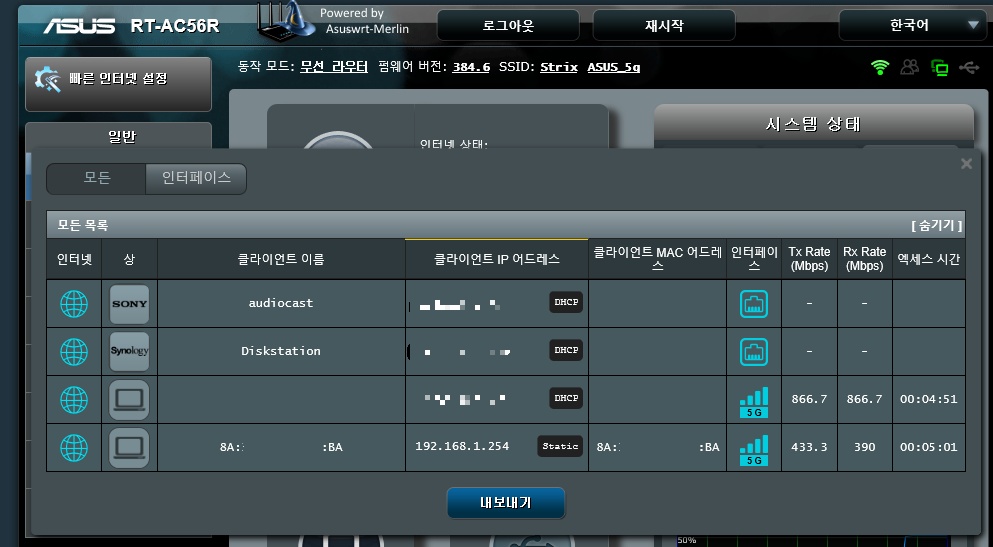

1번 공유기의 와이파이 접속 - 공유기 설정창에서 공유기에 연결되어 있는 기기를 확인

(공유기마다 어디서 보는지 다르기 때문에 찾다 보면 나온다)

(아이피타임공유기의 경우 : 고급설정 - 네트워크 관리 - 내부 네트워크 설정)

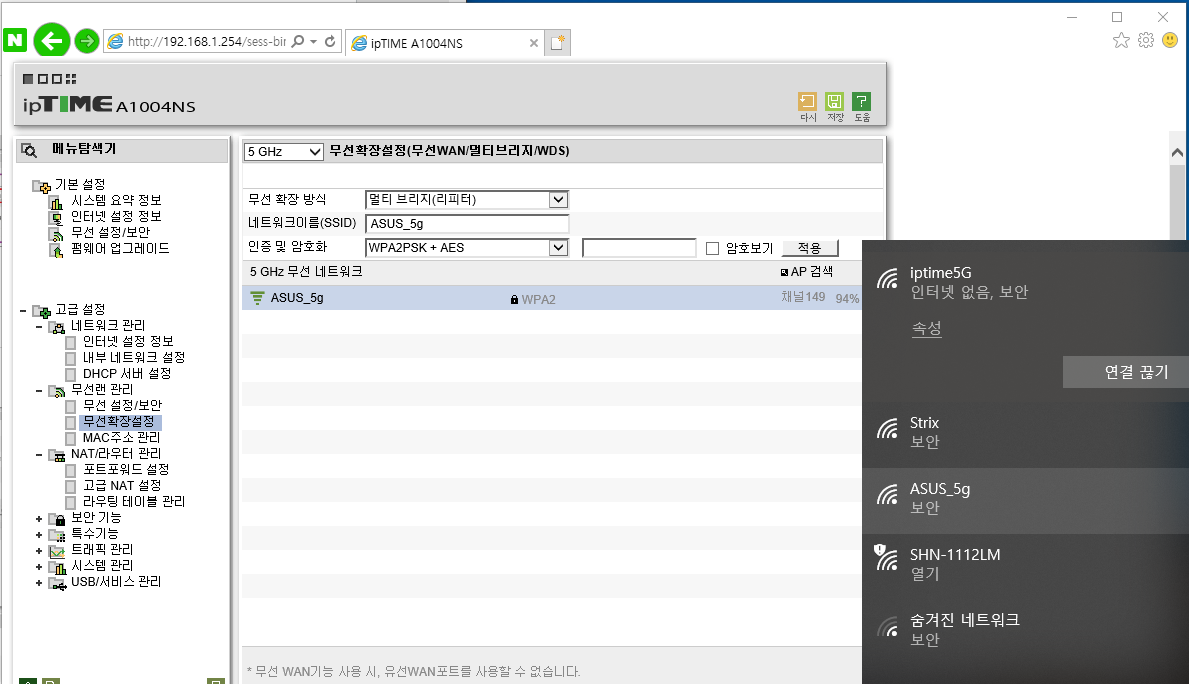

고급설정 - 무선랜 관리 - 무선확장설정

무선확장설정에서 어떤 주파수로 쓸지 선택한다 (5GHz or 2.4GHz)

무선 확장 방식 : 멀티브리지(리피터)



여기서부터는 1번 공유기의 5GHz 와이파이의 설정을 똑같이 설정한다. 와이파이 이름, 인증방식, 암호도 똑같이.

네트워크이름(SSID) : ASUS_5g

인증 및 암호화 : WPA2 PSK + AES, 암호 입력

적용

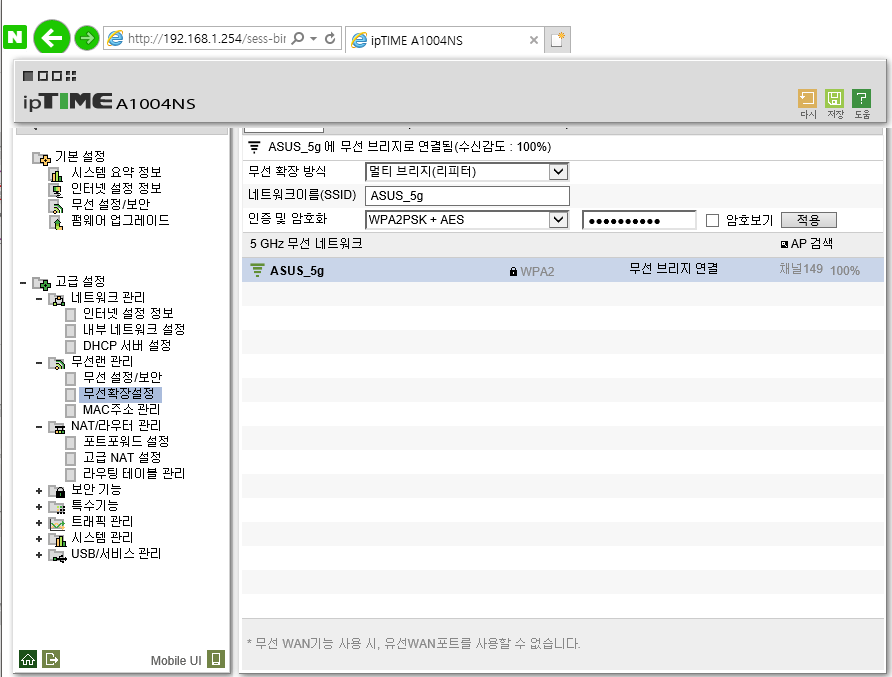

무선 확장 방식 위에

ASUS_5g에 무선 브리지로 연결됨(수신감도 : 100%)

이렇게 뜨면 성공이다.

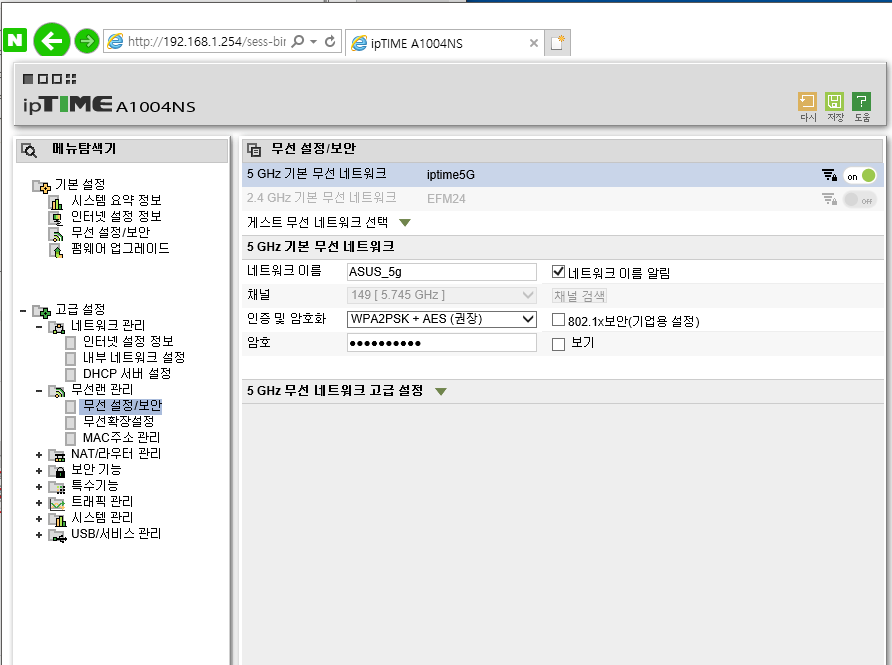

고급 설정 - 무선랜 관리 - 무선 설정/보안

아까 무선확장설정에서 선택한 같은 주파수의 와이파이 선택 후

(5GHz로 선택해 설정했으면 기본 무선 네트워크도 5GHz로 선택)



5GHz 기본 무선 네트워크

네트워크 이름

인증 및 암호화

암호를 무선확장설정에서 동일한 정보로 입력하고



적용



상단에 저장을 클릭해 주자.

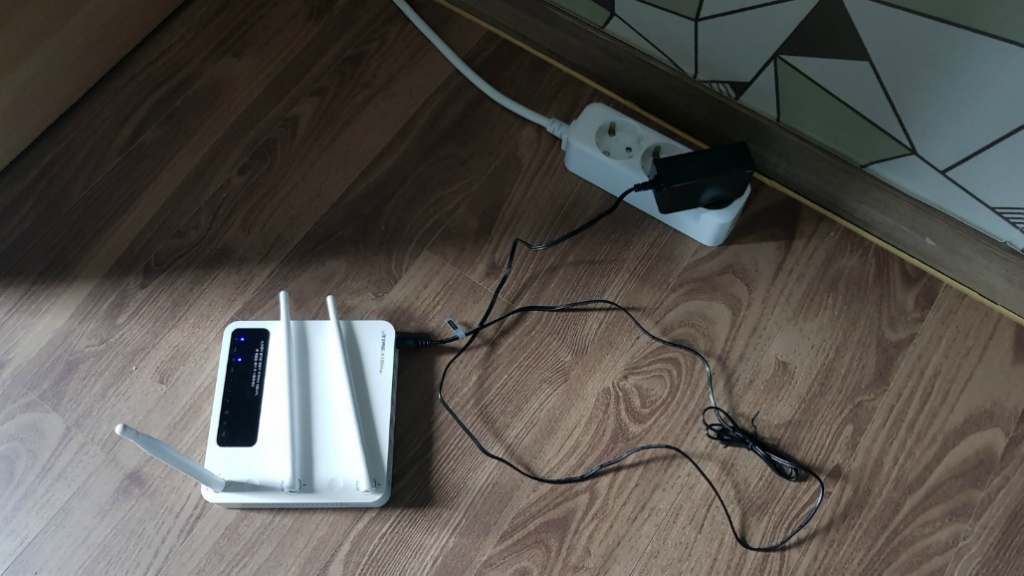

설정이 완료되었으면 공유기를 뽑아서 거실에다 연결



폰 들고 방구석 여기저기 돌아다니면서 안테나가 잘 터지는지 확인해 보면 된다.





공유기의 무선 스펙에 따라 속도가 결정되니까 참고하자
